FTU 1000, 1250, 1500, 1600, 2000
Frézky produkční
Konvenční produkční frézky TYNTECH řady FTU resp. FTV jsou určeny pro všestranné použití při nerotačním třískovém obrábění ve strojírenství. Vyhovují zejména při výkonových, silových frézovacích a vrtacích operacích kde vynikají mj. svou přesností, tuhostí, stabilitou a odolností proti vibracím. Na trhu ve své kategorii patří k nejmodernějším a nejkvalitnějším strojům s nejvyšší užitnou hodnotou. Program frézek FTU tvoří široký, vyvážený celek, jehož konstrukce, zpracování, volitelná výbava a použití jsou podřízeny a připraveny splnit nejvyšší očekávání pro nejnáročnější uživatele.
elektrovýbava na bázi značkových komponentů YASKAWA , HEIDENHAIN, EATON, SCHNEIDER, BALLUFF atp.
komfortní obsluha, spolehlivost, velmi nízké servisní nároky a standardní plná garance 24 resp.36 měsíců od uvedení do provozu
několik provedení výkonových a otáčkových verzí vřeten
instalace automatického hydraulického upínání nástroje a mnoho dalších
ve spojení s volitelnou výbavou „POSITYN – automatický frézovací a vrtací asistent“ představuje konvenční frézovací obráběcí stroj s unikátní pozicí na trhu , vytváří samostatnou, nejvyšší kategorii konvenčních frézovacích obráběcích strojů s přesností běžně srovnatelnou s CNC stroji
duplicitní bezvůlové manuální ovládání posuvů standardními ručními koly i pomocí dvou směrových joysticků os XY a Z
osazení kuličkových šroubů ve všech osách, pohon posuvů invertorem s plynulou volbou rychlosti
několik provedení vnějšího krytování, od otevřeného základního až po uzavřené kabinové
aplikace odolných kovových teleskopických krytů ve všech osách

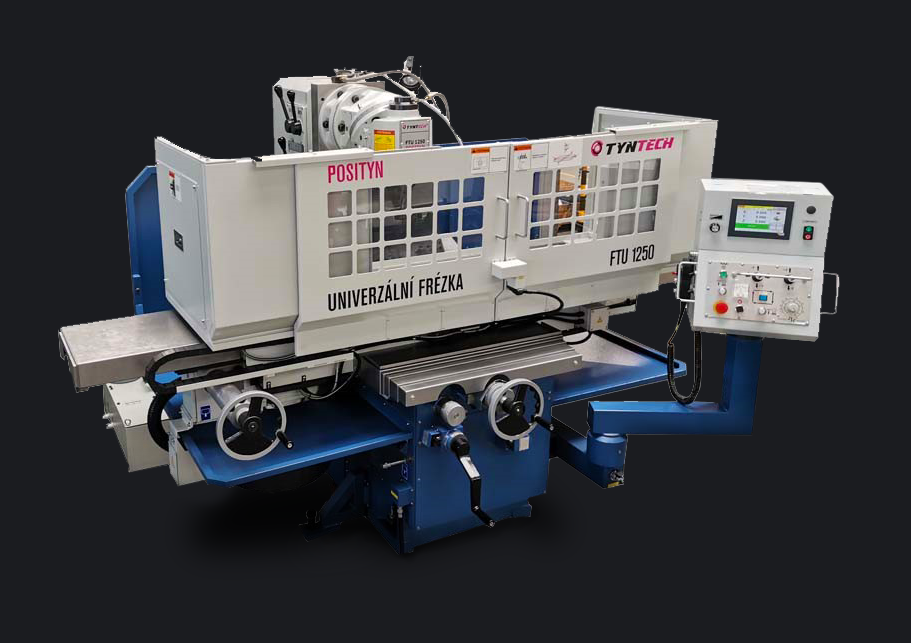

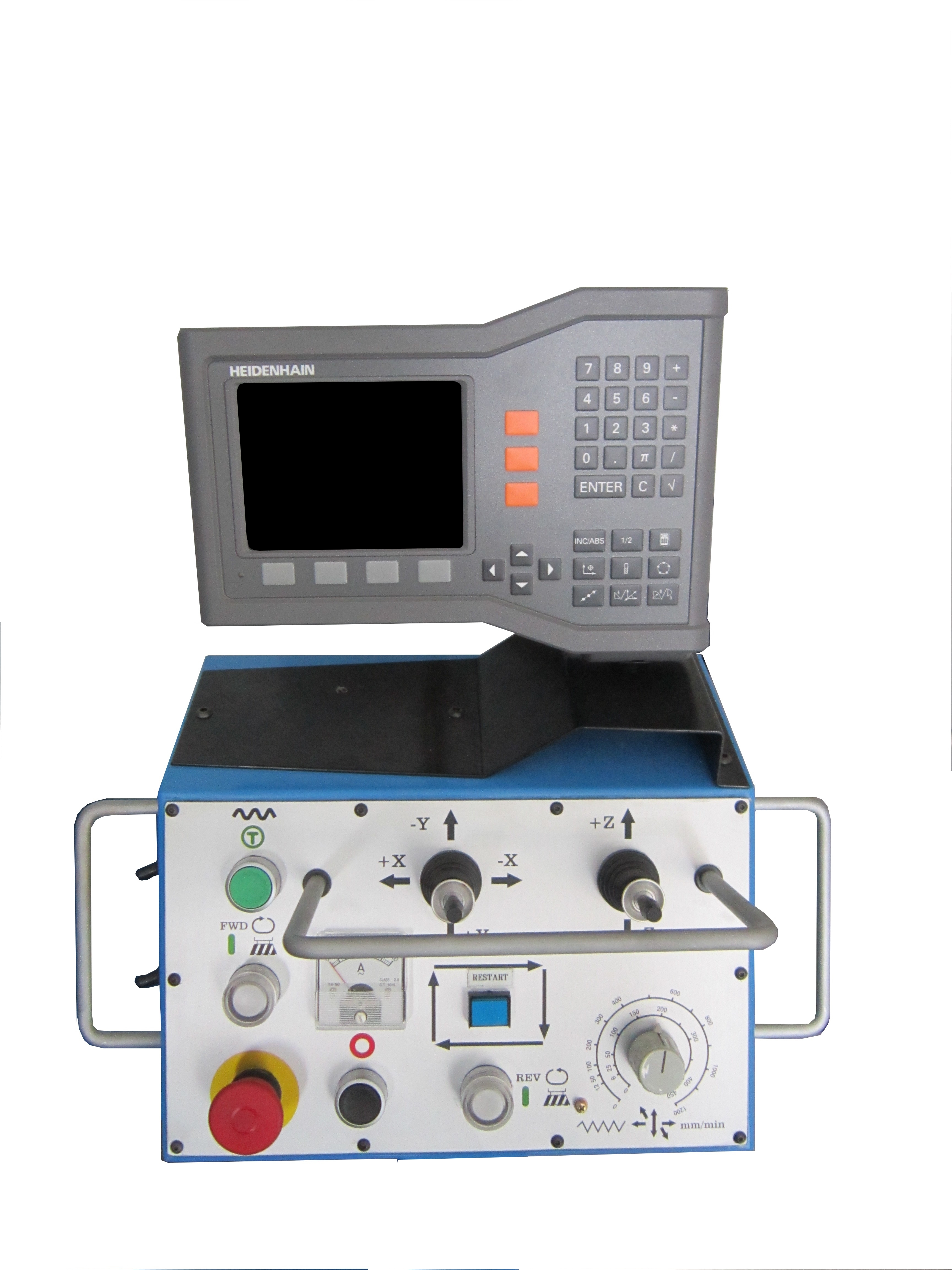

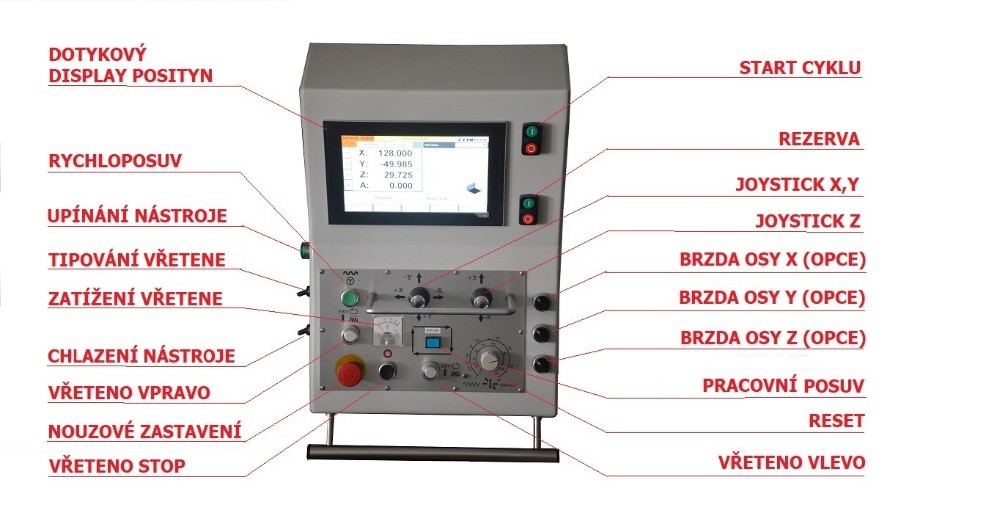

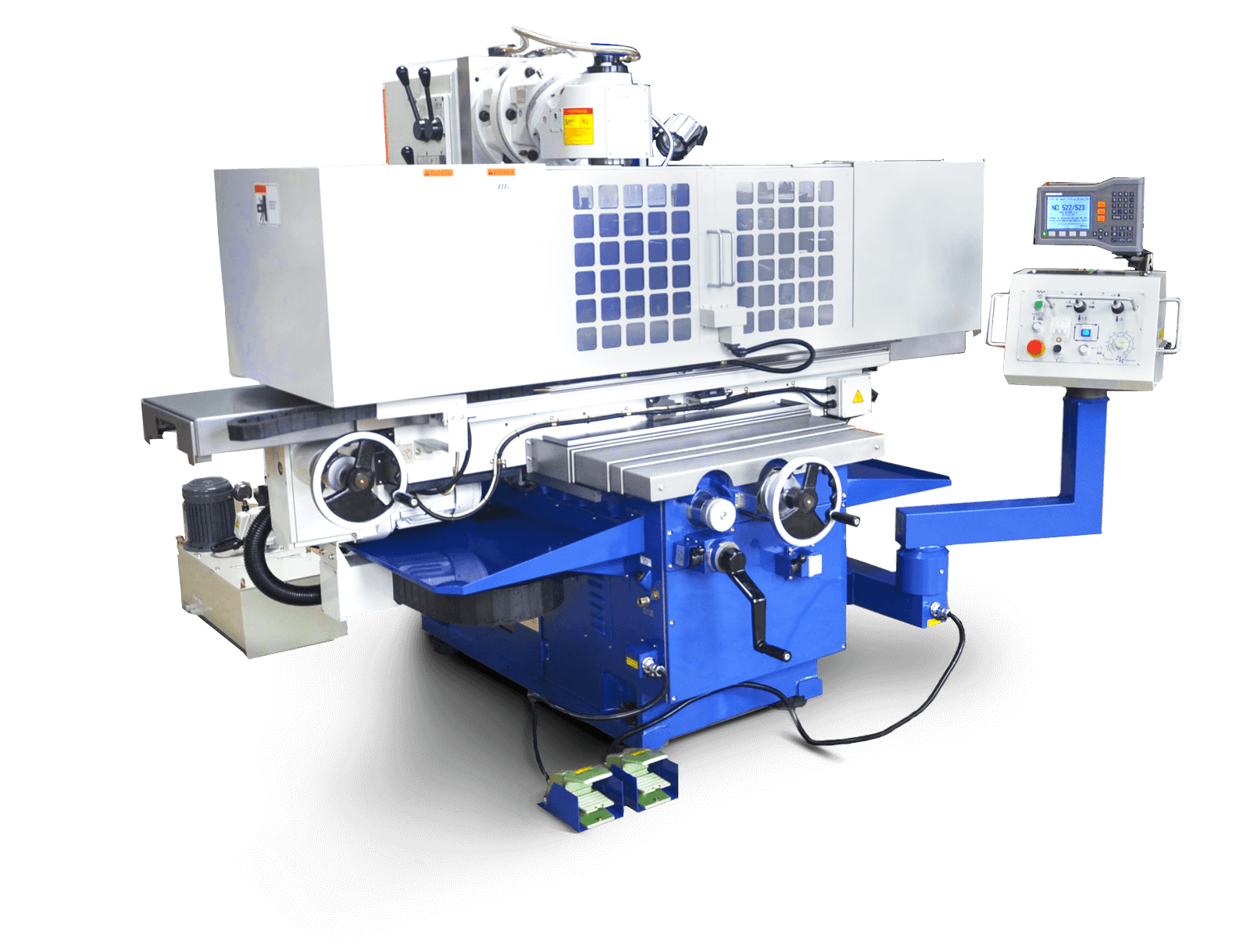

FTU 1000, 1250, 1500
tyto stroje dodáváme v provedení:
elektrovýbava na bázi značkových komponentů YASKAWA , HEIDENHAIN, EATON, SCHNEIDER, BALLUFF atp.
přesné kuličkové šrouby v osách X, Y, Z, bezvůlové manuální ovládán
tuhá, stabilní, vyvážená celolitinová konstrukce, odolná proti zátěži a vibracím
s volitelnou výbavou POSITYN je to nejvyšší třída v kategorii konvenčních obráběcích strojů
duplicitní ovládání posuvů, manuální i elektronické pomocí dvou joysticků „X, Y“ a „Z“
kalené a precizně broušené plochy kluzného vedení X, Y, Z, protiplochy opatřeny kluznou hmotou
- frézka řady FTU : univerzální frézovací hlava, manuálně plynule stavitelná ve dvou rovinách +-180°
- frézka řady FTV : vertikální frézovací hlava pevná
- tuhá, stabilní, vyvážená celolitinová konstrukce, odolná proti zátěži a vibracím
- ložové provedení, svisle výsuvné smykadlo s frézovací hlavou, konstantní gravitační namáhání
- vřeteno ISO 50, DIN 2080, 7,5 kW, 800 Nm, 40-1750 ot/min
- bezpečnostní funkce zastavení vřetene
- mechanická převodovka, ruční řazení 12 převodových stupňů
- ozubená kola SUDA JAPAN z CrMo oceli, tepelně zušlechtěná, broušená
- kalené a precizně broušené plochy kluzného vedení X, Y, Z
- bezpečnostní funkce stroje ovládány bezpečnostním modulem PILZ
- vnější pohyblivé přívody na stroji řešeny pomocí flexibilních kabelových nosičů
- spodní zavěšení ovládacího panelu se dvěma klouby pro ergonomické přizpůsobení obsluze
- chladicí systém vnějšího chlazení nástroje kapalinou
- samostatná externí sběrná nádrž na kapalinu
- protiplochy opatřeny kluznou hmotou pro eliminaci slip efektu
- kinematika X, Y, Z opatřena kovovými teleskopickými kryty
- automatický mazací systém kluzných vedení, kuličkových šroubů
- přesné kuličkové šrouby v osách X, Y, Z
- elektromagnetické brzdy v osách X, Y, Z
- pohon posuvů X, Y, Z samostatnými invertorovými pohony s nastavitelným plynulým řízením rychlosti
- duplicitní ovládání posuvů, manuální i elektronické pomocí dvou joysticků „X, Y“ a „Z“
- funkce „mikroposuv“ pro najíždění a seřizování ve všech osách
- funkce „přesný dojezd“ při aktivaci koncového spínače v ose X,Y , přesnost 0,01 mm
- ovládání a funkce stroje jsou řízeny kompaktní PLC jednotkou
- jednoduchý kryt proti třískám s elektrickým bezpečnostním blokováním splňující CE normy
- hydraulické uvolňování nástrojů (pneumatické pro FTV) s ovládáním tlačítkem i nožním pedálem
- elektrická skříň s nucenou ventilací s předepsaným krytím
- elektrovýbava na bázi značkových komponentů YASKAWA , EATON, SCHNEIDER, BALLUFF atp.
- halogenové osvětlení pracovního prostoru
- provedení elektro 3 x 230 V/400 V, 50 Hz
- síťový filtr 3x400V pro splnění EMC kompatibility dle CE norem
- barevné provedení RAL 5015 pevné části / RAL 7035 pohyblivé části stroje
- set po kotvení stroje (instalační šrouby, stavěcí šrouby, opěrné podložky, kotvící hmota)
- set nářadí pro obsluhu a údržbu
- 10ks upínacích čepů pro držáky nástrojů ISO 50 DIN 2080
- návod k obsluze a údržbě CZ, celkový katalog ND CZ, elektro schéma CZ, výchozí revize elektro CZ
- protokol přesnosti CZ, CE prohlášení CZ

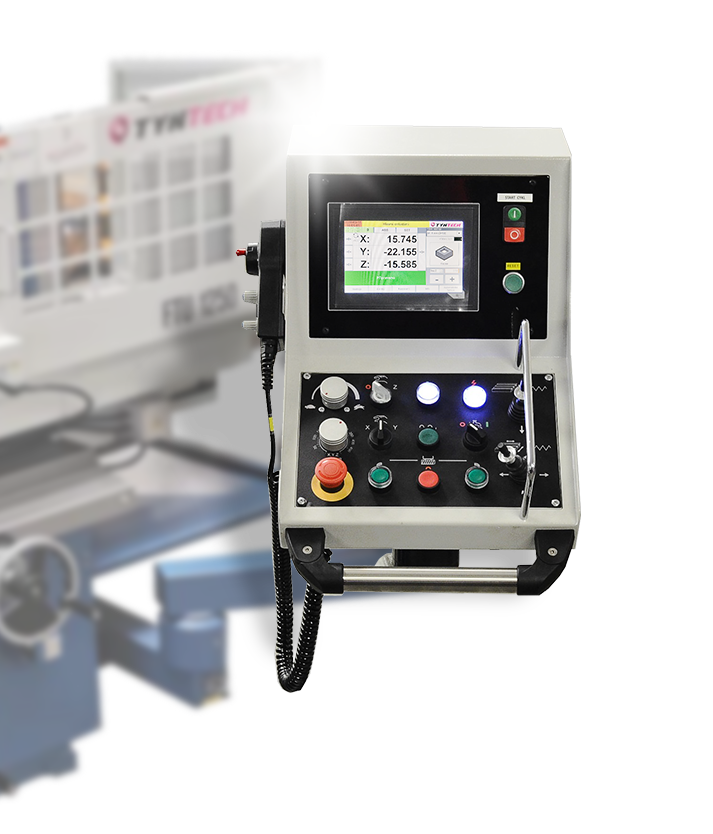

posityn
Spojení průmyslové automatizace
a konvenčního stroje.
Systém POSITYN využívá nové myšlenky a „SMART“ řešení při uplatnění a využití dostupných moderních výkonných PLC jednotek (Programmable Logic Control unit) pro řízení provozních, bezpečnostních funkcí obráběcích strojů a jejich pohybových soustav. Systém POSITYN nevyžaduje užití servopohonů, dokáže pracovat se standartními střídavými třífázovými motory s kotvou nakrátko resp. s krokovými motory.
Nabízí srovnatelný výkon jako plnohodnotné NC řízení při výrazně nižších pořizovacích nákladech.
Umožní zvýšit produktivitu konvenčního frézovacího stroje průměrně 2-3 násobně.
Umožňuje využít méně kvalifikované obsluhy strojů pro dosažení požadovaného výsledku.
Snižuje přímou lidskou angažovanost na obsluhu konvenčního obráběcího stroje.

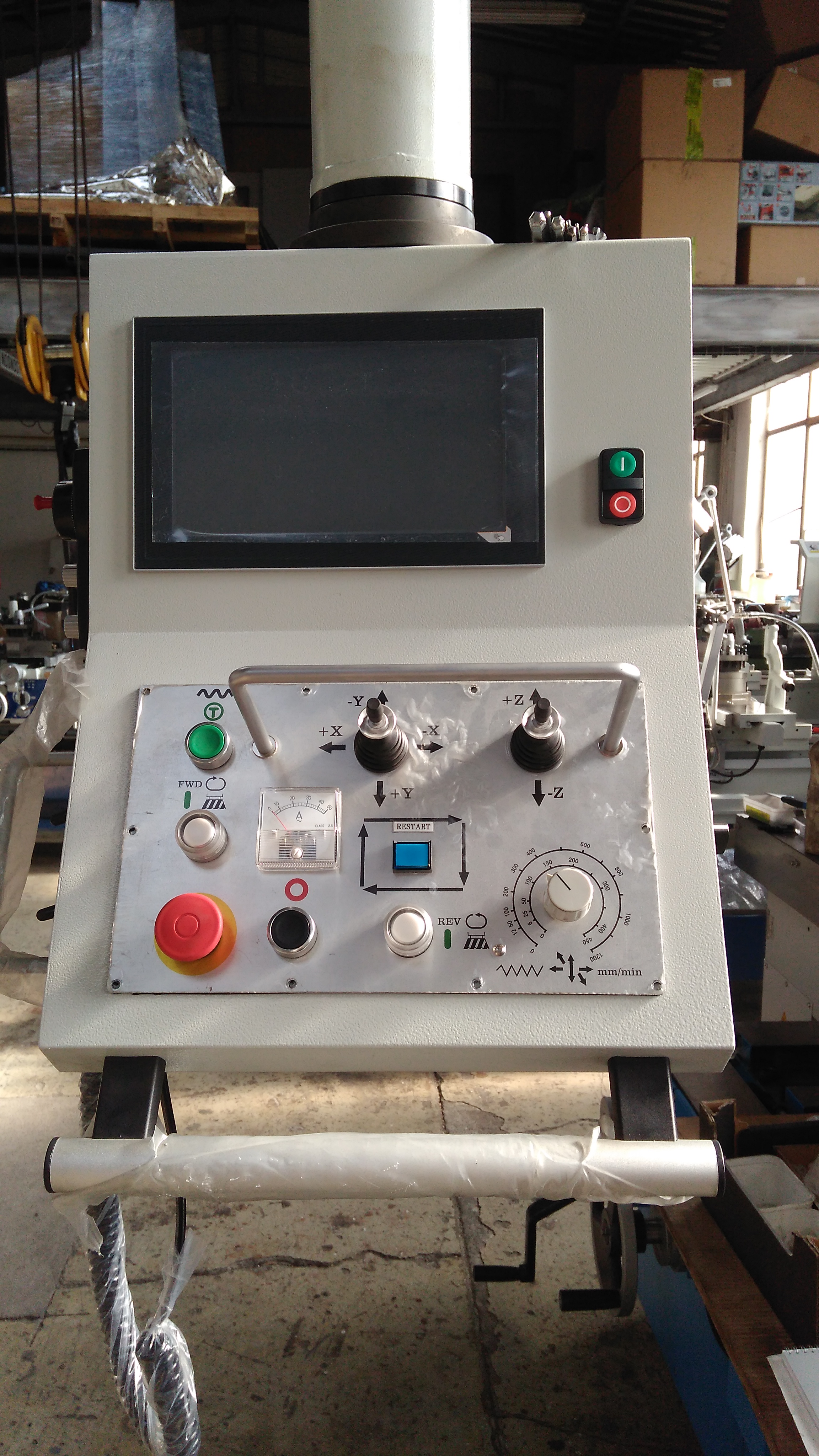

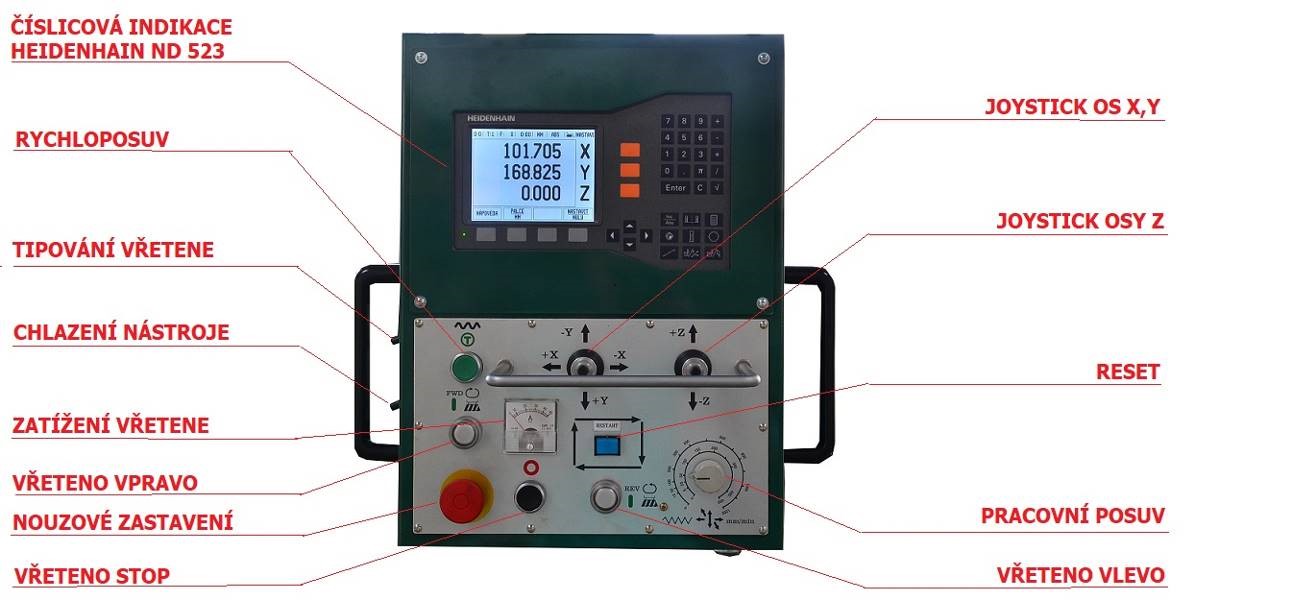

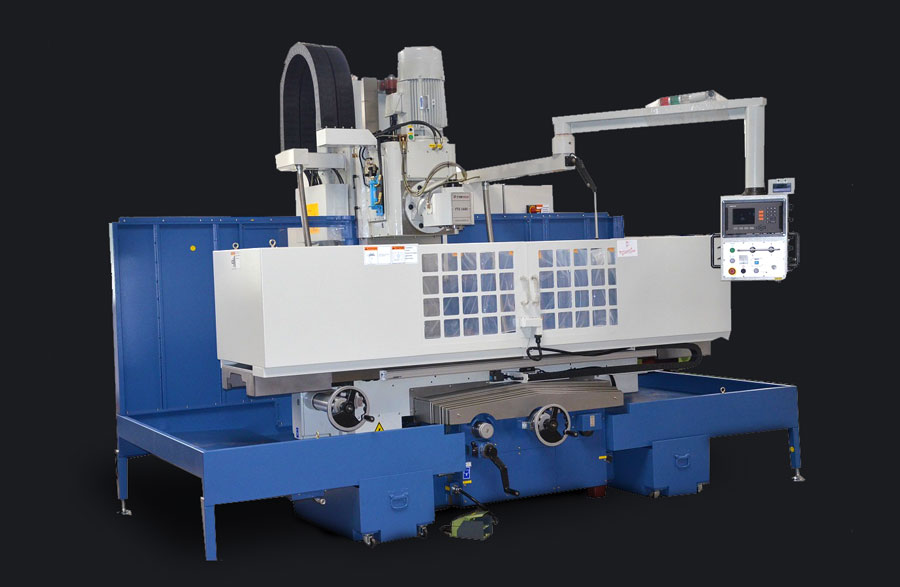

FTU 1600, 2000
tyto stroje dodáváme v provedení:
elektrovýbava na bázi značkových komponentů YASKAWA , HEIDENHAIN, EATON, SCHNEIDER, BALLUFF atp.
přesné kuličkové šrouby v osách X, Y, Z, bezvůlové manuální ovládán
tuhá, stabilní, vyvážená celolitinová konstrukce, odolná proti zátěži a vibracím
s volitelnou výbavou POSITYN je to nejvyšší třída v kategorii konvenčních obráběcích strojů
duplicitní ovládání posuvů, manuální i elektronické pomocí dvou joysticků „X, Y“ a „Z“
kalené a precizně broušené plochy kluzného vedení X, Y, Z, protiplochy opatřeny kluznou hmotou
- frézka řady FTU : univerzální frézovací hlava, manuálně plynule stavitelná ve dvou rovinách +-180°
- vřeteno ISO 50, DIN 2080, 11 resp. 15 kW, 40-1500 ot/min , opce 2000 ot/min
- bezpečnostní funkce zastavení vřetene
- mechanická převodovka, ruční řazení 8 převodových stupňů
- ozubená kola SUDA JAPAN z CrMo oceli, tepelně zušlechtěná, broušená
- kalené a precizně broušené plochy kluzného vedení X, Y, Z,
- protiplochy opatřeny kluznou hmotou pro eliminaci slip efektu
- ložové provedení, křížový stůl, svisle výsuvný vřeteník s převodovkou a s frézovací hlavou
- tuhá, stabilní, vyvážená celolitinová konstrukce, odolná proti zátěži a vibracím
- kinematika X, Y, Z opatřena kovovými teleskopickými kryty
- automatický mazací systém kluzných vedení, kuličkových šroubů
- přesné kuličkové šrouby v osách X, Y, Z
- elektromagnetické brzdy v osách X, Y, Z pro fixaci nečinné pohybové osy s ručním odblokováním
- pohon posuvů X, Y, Z samostatnými invertorovými pohony s nastavitelným plynulým řízením rychlosti
- duplicitní ovládání posuvů manuální i elektronické pomocí dvou joysticků „X, Y“ a „Z“
- funkce „mikroposuv“ pro najíždění a seřizování ve všech osách
- ovládání a funkce stroje jsou řízeny kompaktní PLC jednotkou
- horní zavěšení ovládacího panelu se dvěma klouby pro ergonomické přizpůsobení obsluze
- chladicí systém vnějšího chlazení nástroje kapalinou
- samostatná externí sběrná nádrž na kapalinu
- protiplochy opatřeny kluznou hmotou pro eliminaci slip efektu
- kinematika X, Y, Z opatřena kovovými teleskopickými kryty
- automatický mazací systém kluzných vedení, kuličkových šroubů
- přesné kuličkové šrouby v osách X, Y, Z
- elektromagnetické brzdy v osách X, Y, Z
- pohon posuvů X, Y, Z samostatnými invertorovými pohony s nastavitelným plynulým řízením rychlosti
- duplicitní ovládání posuvů, manuální i elektronické pomocí dvou joysticků „X, Y“ a „Z“
- funkce „mikroposuv“ pro najíždění a seřizování ve všech osách
- funkce „přesný dojezd“ při aktivaci koncového spínače v ose X,Y , přesnost 0,01 mm
- ovládání a funkce stroje jsou řízeny kompaktní PLC jednotkou
- vnější pohyblivé přívody uzavřeny a vedeny pomocí flexibilních kabelových nosičů
- bezpečnostní funkce stroje ovládány bezpečnostním modulem PILZ
- chladicí systém vnějšího chlazení nástroje kapalinou
- externí dvojitá sběrná nádrž na chladicí kapalinu
- jednoduchý kryt proti třískám s elektrickým bezpečnostním blokováním splňující CE normy
- hydraulické uvolňování nástrojů s ovládáním tlačítkem i pedálem, pro upnutí těžkých nástrojů
- elektrická skříň s nucenou ventilací s předepsaným krytím IP
- elektrovýbava na bázi značkových komponentů YASKAWA, EATON, SCHNEIDER, BALLUFF atp.
- LED osvětlení pracovního prostoru
- provedení elektro 3 x 230 V/400 V, 50 Hz
- síťový filtr 3x400V pro splnění EMC kompatibility dle CE norem
- barevné provedení RAL 5015 pevné části / RAL 7035 pohyblivé části stroje
- set po kotvení stroje (instalační šrouby, stavěcí šrouby, podložky, kotvící hmota)
- set nářadí pro obsluhu a údržbu
- 10ks upínacích čepů pro držáky nástrojů ISO 50 DIN 2080
- návod k obsluze a údržbě CZ, celkový katalog ND CZ, elektro schéma CZ, výchozí revize elektro CZ
- protokol přesnosti CZ, CE prohlášení CZ
poradit?
Lorem ipsum dolor sit amet, consectetur adipiscing elit. Integer adipiscing erat eget risus sollicitudin pellentesque et non erat.
Pavel Krutílek
jednatel společnosti
Technické parametry
Model | FTU 1000 FTV 1000 | FTU 1250 FTV 1250 | FTU 1500 FTV 1500 | FTU 1600 | FTU 2000 |
Posuvy | |||||
Posuv v ose X – podélně [mm] | 1000 | 1250 | 1500 | 1600 | 2000 |
Posuv v ose Y – příčně [mm] | 380 | 500 | 700 | 710 | 710 |
Posuv v ose Z - svisle – standard [mm] | 430 | 470 | 470 | 680 | 680 |
Stůl | |||||
Rozměry stolu - standard [mm] | 1500x360 | 1800x400 | 1800x500 | 2200x540 | 2600x600 |
Maximální zatížení stolu [kg] | 800 | 1000 | 1200 | 2000 | 2500 |
Šířka T-drážek x počet x rozteč [mm] | 18x4x80 | 18x4x80 | 18x5x80 | 18x6x80 | 18x5x100 |
Výška stolu od podlahy [mm] | 980 | 980 | 980 | 860 | 910 |
Vřeteno | |||||
Otáčky – standard [ot/min]/ počet stupňů | 40-1750/12 | 40-1750/12 | 40-1750/12 | 40-1500/8 | 40-1500/8 |
Upínací kužel vřetena | ISO 50 DIN 2080 | ISO 50 DIN 2080 | ISO 50 DIN 2080 | ISO 50 DIN 2080 | ISO 50 DIN 2080 |
Motor vřetena [kW] | 5,5–7,5 | 7,5–15 | 7,5–15 | 11–15 | 15 |
Krouticí moment na vřeteni max. [Nm] | 600–800 | 800–1400 | 800–1400 | 1000–1400 | 1400 |
Rychloposuv, pracovní posuv | |||||
Rychloposuv os X/Y/Z [m/min] | 2/2/0,7 | 2/2/0,7 | 2/2/0,7 | 2/2/0,7 | 2/2/0,7 |
Pracovní posuv max. v osách X/Y/Z | Plynule | Plynule | Plynule | Plynule | Plynule |
Polohování | |||||
Přesnost polohování - POSITYN | 0,01 | 0,01 | 0,01 | 0,01 | 0,01 |
Další údaje | |||||
Rozměry stroje [mm] | 2050x2330x1800 | 3000x2500x1830 | 3200x2650x1830 | 2850x3100x2650 | 2850x3660x2650 |
Hmotnost stroje [kg] | 3400 | 3600 | 4300 | 6500 | 8100 |
Provozní příkon [kVA] | 10 | 12 | 12 | 18 | 22 |
Hlučnost max. [dB] | 80 | 80 | 80 | 80 | 80 |
Poznámka: Hodnoty se můžou lišit podle výbavy stroje, změny vyhrazeny. | |||||
